sofa-kaki-suntikan

Di samping itu, syarikat kami telah mewujudkan hubungan koperasi dengan pembekal bahan mentah plastik, pengeluar percetakan, dan lain -lain untuk memastikan bekalan bahan mentah dan kualiti percetakan. Melalui pengalaman kami yang kaya dan rantaian bekalan yang sempurna, syarikat kami dapat menyediakan pelanggan dengan produk surai sofa-kualiti yang berkualiti tinggi untuk memenuhi keperluan khusus mereka. Pada masa yang sama, kami mempunyai 10 tahun pengalaman perkhidmatan perdagangan asing profesional, memahami proses perdagangan asing, dan lebih baik melayani pelanggan kami. Bagi produk sofa-kaki sofa, kita boleh membuat bahagian plastik yang sepadan, yang kebanyakannya dilakukan melalui acuan suntikan.

Analisis teknikal sistematik suntikan suntikan kaki sofa (dikemas kini pada tahun 2025), digabungkan dengan keperluan beban struktur, keperluan penampilan dan kawalan kos, dari pemilihan bahan untuk memproses inovasi, ia diringkaskan menjadi lima modul teras:

I. Pemilihan bahan dan reka bentuk yang dipertingkatkan

1. Formula substrat yang mempunyai beban tinggi

Bahan utama:

PP bertetulang serat kaca (GF30%): Kekuatan lenturan> 85mpa, kos optimum (￥ 15/kg)

Penyelesaian Plastik Kejuruteraan: PA66+GF35% (Modulus Lenturan> 10,000MPa), digunakan untuk sofa mewah

Pengubahsuaian Anti-Scratch: Tambah 2% micropowder silikon (saiz zarah 5μm), rintangan haus meningkat sebanyak 40% (ujian ISO 9352)

2. Titik utama peningkatan struktur

Masukkan Logam Embedding:

Lengan keluli berulir (standard ISO 4017) dipanaskan hingga 120 ℃

Ketebalan salutan ≥ 3mm (reka bentuk anti-rokok)

Graf TB

A [lajur bearing beban utama]-> b [RIDIAL INTEDURUSI RIBS]

B -> c [ketinggian tulang rusuk = ketebalan dinding 150%]

C-> D [Demolding Sudut 1.5-2 °]

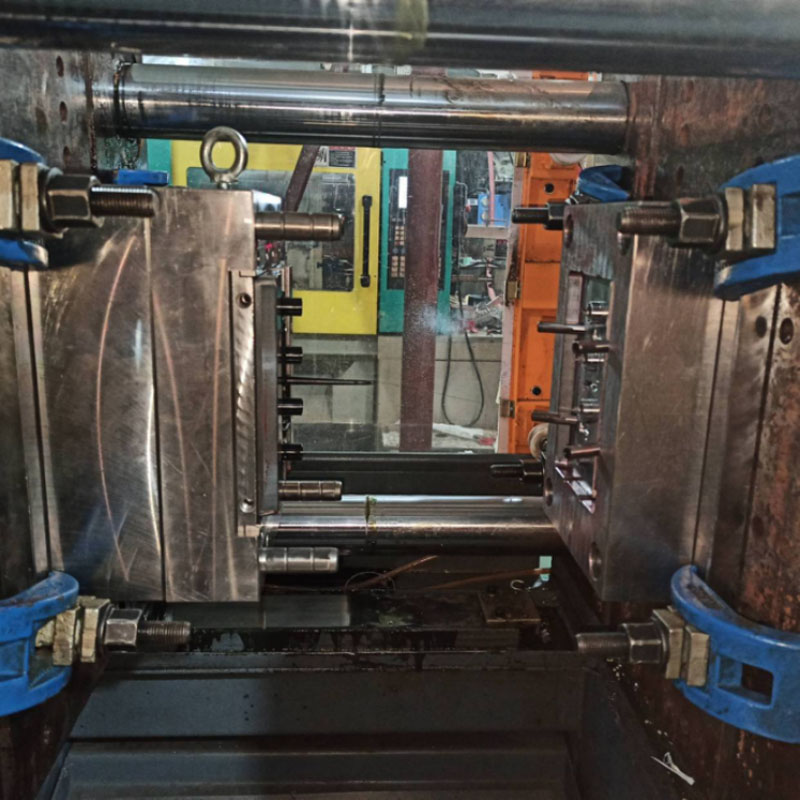

Ii. Strategi teras reka bentuk acuan

1. Penyelesaian pengukuhan acuan tugas berat

Bingkai acuan, LKM 5050 standard + plat tetulang, ketegaran meningkat sebanyak 30%

Sistem lonjakan, Ø20mm Pin Ejector Nitrided (susun atur H-jenis), daya lekuk> 8 tan

Sistem Penyejukan, Saluran Air Conformal 3D + Sisipan Tembaga Beryllium, Perbezaan Suhu ≤ ± 3 ℃

2. Rawatan Permukaan Khas

Permukaan hiasan: terukir + penyaduran krom keras (RA 0.05μm, HV1000)

Permukaan bawah anti-slip: corak percikan + salutan nano-hidrofobik (sudut kenalan> 110 °)

Iii. Kawalan proses pencetakan suntikan yang tepat

Proses Parameter Tingkap dan Had

Suhu cair, 220-250 ℃ (pp),> 270 ℃ kemerosotan, pemantauan masa nyata inframerah + pampasan PID

Tekanan suntikan, 100-130mpa, <90MPa Underfilling, Multi-Stage Suntikan (kelajuan pembolehubah 3 kelajuan)

Tekan tekanan pegangan, 70-90mpa,> flash 100mpa, gelung tertutup sensor tekanan dalam

Masa penyejukan, ketebalan dinding × 2.0s/mm, memendekkan ubah bentuk ↑ sebanyak 15%, teknologi penyejukan berdenyut

Suhu acuan, 60-80 ℃ (acuan depan),> 85 ℃ acuan melekat, kawalan partition mesin suhu dwi

Aplikasi proses inovatif:

Peningkatan Mikro: Suntikan N₂ Supercritical (tekanan 25MPa), pengurangan berat badan 20% dan penghapusan tanda pengecutan (untuk kawasan yang tidak kelihatan).

Perhimpunan dalam acuan: Penyambung logam dan plastik dibentuk secara serentak, dengan ketepatan kedudukan ± 0.1mm (menjimatkan kos pasca proses).

Iv. Pencegahan Kecacatan dan Jaminan Kebolehpercayaan

1. Penyelesaian kepada masalah biasa

Tekanan Keretakan:

Kurva memegang tekanan perlahan (cerun ≤ 5mpa/s)

Suhu acuan turun dari 90 ℃ hingga 50 ℃ (untuk menghapuskan tekanan dalaman)

Muatkan ubah bentuk:

Sudut R pada akar tetulang ≥ 1.5mm (kepekatan tekanan dikurangkan sebanyak 60%)

Tambah 0.5% nanotube karbon (modulus lenturan ↑ 25%)

2. Standard Ujian Extreme (lebih baik daripada Standard Nasional QB/T 1952.1)

Ujian Beban Statik:> Beban 200kg untuk 24h, ubah bentuk ≤1mm

Ujian Keletihan: 100,000 kali ujian swing 5 ° (amplitud ± 50n)

V. Teknologi canggih untuk peningkatan kos dan peningkatan kecekapan (2025)

Sistem pampasan dinamik AI

Pemantauan masa nyata mengenai orientasi serat kaca (sensor ultrasonik), pelarasan automatik baki saluran aliran, turun naik mekanikal ↓ 40%

Aplikasi bernilai tinggi bahan kitar semula

PP kitar semula selepas pengembangan tindak balas (MAH-G-PP) + Penjanaan Serat Kaca, Kadar Pemulihan Kekuatan> 90% (Kos ↓ 25%)

Pembuatan Pengoptimuman Topologi

Reka bentuk ringan berdasarkan simulasi daya (pengurangan berat badan sebanyak 30%)

# Logik teras pengoptimuman topologi

DEF TOPOLOGY_OPTIMIZATION (LOAD_MAP):

Pulangan DENSITY_FILTER (Sensitivity_analysis (LOAD_MAP), min_Thickness = 3mm)

Undang -undang besi teknikal: pengacuan suntikan kaki sofa mesti mengikuti ** "mekanik pertama, dikawal kos, penampilan sehingga standard" peraturan segitiga **:

Formula Kekuatan: Ketebalan Dinding × Kandungan Serat Kaca ≥ 6.0 (Koefisien Empirikal)

Barisan merah ekonomi: kos unit ≤ 5% daripada jumlah harga sofa

Proses Kawasan Terhad: Cairkan Masa Pengekalan> Ambang Degradasi Panjang Serat Kaca (≤ 4min apabila l/d = 25)

2025 Trend: Suntikan Piezoelektrik Suntikan Suntikan Suntikan (menambah 0.3% Batio₃), merealisasikan pengumpulan tenaga getaran jejak kaki, memperkasakan perabot pintar.

sofa-kaki-suntikan

Kami adalah pengeluar solus-idektif sofa-sofa, yang menyediakan pembuatan sofa-sroktif sofa berkualiti tinggi. Selagi anda ingin menyesuaikan/membangunkan produk sofa-suntikan sofa, anda boleh mencari kami. Kami mempunyai reka bentuk acuan suntikan profesional dan teknologi perkilangan yang matang, memberikan anda perkhidmatan sehenti, dari produk reka bentuk produk-produk pengeluaran produk pembungkusan produk, kami dapat membantu anda dalam setiap pautan. Selagi anda datang kepada kami, kami akan memberikan anda perkhidmatan utama dan memenuhi anda dari segi kualiti produk, masa pengeluaran, dialog maklumat, dll.
