Pengenalan dan penggunaan asas acuan suntikan

Fungsi teras dan komponen struktur bingkai acuan

1. Definisi asas

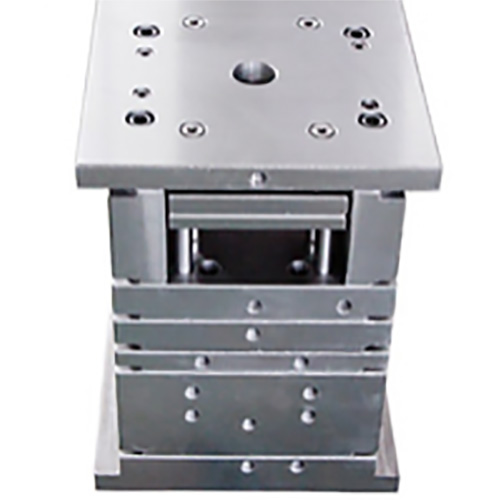

TheacuanBingkai acuan suntikan adalah sistem kerangka acuan, memberikan kedudukan yang tepat dan sokongan struktur untuk bahagian -bahagian yang dibentuk. Kualiti bingkai acuan secara langsung mempengaruhi kehidupan acuan (sehingga 500,000 hingga 1 juta kali pembukaan dan penutupan) dan ketepatan dimensi produk (sehingga ± 0.02mm)

2. Struktur biasa

1). Modul Asas: Pangkalan, Blok Tetap. Diperbuat daripada besi mulur qt600, kebosanan ≤0.02mm/m, dapat menahan daya pengapit sehingga 3000t

2). Modul Membentuk: Templat yang lebih rendah, templat atas. S50C Rawatan Tempering Keluli, Kekerasan HRC28-32, Toleransi Ketebalan Templat ± 0.01mm

3). Sistem Panduan: Panduan Lajur Panduan, Lengan Panduan. 20cr Carburizing dan pelindapkejutan, kekerasan HRC58-62, Fit Clearance 0.01-0.03mm, kelebihan ≤0.005mm/300mm

4). Sistem pelepasan: plat jarum bawah, plat air yang lebih rendah. Tetapkan Titanium Nitride Coated Ejector, Kekasaran Surface RA0.2, Pengulangan Stroke Letakkan ± 0.02mm

Kilang kami mempunyai pelan reka bentuk bingkai acuan sendiri, dan pelan reka bentuk kami sendiri dapat mengurangkan kos acuan banyak. Kami juga boleh menggunakan bingkai acuan standard mengikut keperluan pelanggan.

Kelebihan bingkai acuan standard: Simpan masa membuat acuan dan buat penyelenggaraan acuan lebih mudah.

Kekurangan bingkai acuan standard: Meningkatkan kos acuan.

Spesifikasi teknikal untuk pemilihan bingkai acuan

1. Pemilihan Sistem Saiz

Long Kee Standard (LKM): Dibahagikan kepada tiga siri: A/B/C, Toleransi Ketebalan Plat A-Jenis ± 0.01mm, sesuai untuk bidang ketepatan tinggi seperti perubatan

Standard Hasco: Spesifikasi Diameter Lajur Panduan φ20-φ80mm, Toleransi Panjang ± 0.02mm, sesuai untuk model Eropah

Bingkai acuan tersuai: Dimensi panjang dan lebar templat ± 0.05mm, kedudukan lubang lajur panduan ± 0.01mm

2. Prinsip Pencocokan Bahan

1) Bahagian plastik biasa: keluli struktur karbon S50C, dipadamkan dan terkawal HB180-220

2) Bahagian Plastik Kejuruteraan: P20 Pra-Harned Steel (HRC30-34), kedalaman lapisan nitriding 0.15-0.25mm

3) Bahagian optik telus: 420 keluli tahan karat, vakum dipadamkan HRC48-52, cermin digilap

Titik kawalan utama untuk kegunaan bingkai acuan

1. Proses pemasangan dan debugging

Penentukuran penanda aras: Gunakan platform marmar untuk pengesanan, kebosanan asas ≤0.02mm/1000mm

Panduan Lajur Panduan: Gunakan proses pemasangan beku (-196 ℃ penyejukan nitrogen cecair), gangguan 0.005-0.008mm

Ujian acuan: Gunakan wayar plumbum 0.03mm untuk pengesanan,acuanPelepasan ≤0.005mm

2. Spesifikasi Penyelenggaraan dan Penyelenggaraan

Penyelenggaraan Harian: Periksa Panduan Pelinciran Lajur (Gunakan gris berasaskan lithium NLGI Level 2), jumlah suntikan minyak 0.5-1ml/lubang

Penyelenggaraan Bulanan: Ukur pakai lajur Panduan (nilai yang dibenarkan ≤0.01mm/3 bulan), dan ganti jika keluar dari toleransi

Penyelenggaraan Tahunan: Periksa Paralelisme Templat (≤0.02mm/m), panduan ovaliti diameter dalaman (≤0.005mm)

Penyelesaian kesalahan biasa

1. Templat Misalignment ≥ 0.05mm: Lengan panduan dipakai daripada toleransi, menggantikan lengan panduan (pelepasan dipulihkan kepada 0.01-0.03mm), dan mengisar lajur panduan.

2. Jam Ejector: Lengan panduan plat ejektor kurang dilincirkan, bersihkan litar minyak, ganti minyak hidraulik ISO VG32, dan tambahkan sistem pelinciran berpusat

3. Flash yang teruk: Templat Templat keluar dari toleransi, gunakan penggiling permukaan untuk membaiki, kekasaran permukaan mencapai RA0.4, dan kadar pengisaran permukaan mengawan adalah ≥ 85%

Kilang kami mempunyai pengalaman selama 17 tahun diacuanmembuat dan sangat berpengalaman dalam pangkalan acuan. Pengeluaran pangkalan acuan adalah salah satu teknologi asas kami.
